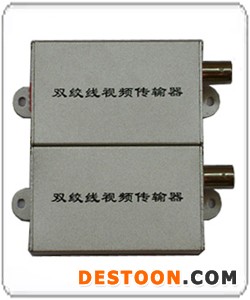

MC-1500有源双绞线视频传输器

　　MC-1500T?可通过五类或五类以上非屏蔽双绞线(UTP)传送1路高质量视频信号，标称传送距离1500米(适当降低指标可以传输到1600米以上)。本系统分为发射机和接收机两部分。(可根据双绞线实际长度来设置不同的接收器拨码开关)

　　安装说明

　　发射机(MC-1500T)

　　1.将要发送的视频信号(如摄像头等)通过视频线接入MC-1500T的BNC座;

　　2.选定一对双绞线(必须绞合在一起的一对)分别接入MC-1500T的标有VIDEO端子的V +、V- 端子;

　　3.电源按电源插座接线端子的 + 和 - 正确接入，电压范围为直流12V，严禁把电源接入双绞线端子上以免造成设备永久损坏;

　　发射机安装检查

　　1.电源指示灯为亮，电压为直流12V

　　2.各种接线端子已拧紧

　　接收机(MC-1500R)

　　1.按照发送端同样颜色双绞线(必须绞合在一起的一对)的两个端子分别接入MC-1500R的标有VIDEO端子的V+、V- 端子;

　　2.将要输出的视频信号通过视频线接入MC-1500R的BNC座;

　　3.电源按电源插座接线端子的 + 和 - 正确接入，电压范围为直流12V，严禁把电源接入双绞线端子上以免造成设备永久损坏;

　　4.按拨码开关设置表正确设置拨码开关位置(根据双绞线实际距离来设置)。

　　接收机安装检查

　　1.电源指示灯为亮，电压为直流12V

　　2.各种接线端子已拧紧

　　工作环境

　　☆ 输入电压(推荐)：+12V/DC，电流500mA

　　☆ 工作温度范围：-25℃～+70℃

　　☆ 相对湿度： 0～95%(非冷凝)

　　注意事项

　　☆ 输入电压必须在直流12V范围内。

　　☆ 非屏蔽双绞线，线规为24～16AWG(0.5～0.3mm)，使用屏蔽双绞线会缩短传输距离。

　　☆ 用来传输信号的双绞线必须绞合在一起，不可分开使用，也不可用平行线。

　　☆ 设备对静电敏感，严禁自行拆卸或维修。
