防火安防系统

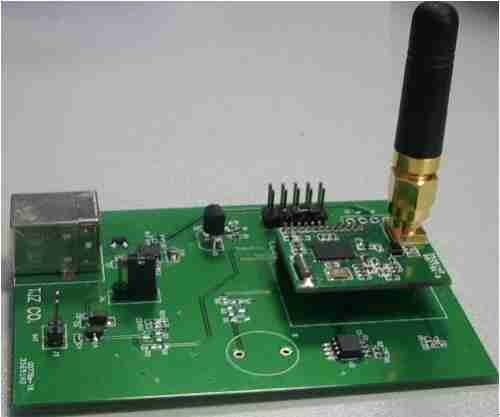

将无线自组网模块可以插上底板,底板上有温度传感器、二样化炭检测等传感器,这样可以通过无线组网模块将温度等信息传回中央控制器。
防火安防系统的使用说明举例:
例如将模块分为主模块和从模块,例如测试5个模块,其中包括一个主模块和4个从模块。
2.1主模块
将主模块插入底板(底板跳线接到VBUS),主模块的底板通过USB与PC机连接,在PC机上安装USB转串口驱动程序。
打开串口调试器接受数据(串口波特率9600,数据格式8N1),接受数据格式如下:
-----Address:001----------Temperature:028 //1号从模块的温度
-----Address:002----------Temperature:028 //2号从模块的温度
-----Address:003----------Temperature:029 //3号从模块的温度
-----Address:004----------Temperature:028 //4号从模块的温度
每十秒数据更新一次
2.2从模块
将从模块插入底板(底板跳线接到BAT),底板通过四节电池供电,将电池盒插入底板,其中红线表示“+”,将从模块放至合适的位置,通电后,从模块会自动采集温度信息,并将温度信息通过组网的方式发送至主模块。
3、无线模块性能参数:
调制方式: GFSK
频率范围: 433-496MHz
信道数量: 32
发射功率: 最大 +20dBm
可视距离: 最大距离1000m
接收灵敏度: -113dBm@9600bps
串口数据格式:Uart 8N1
串口数据速率:9600bps
输入电源: 5VDC
发射电流: ≤90mA,在发射功率+20dBm下
接收电流: ≤23mA
休眠电流: ≤3uA
模块尺寸: 20mm×28mm×5mm
天线规格: SMA
工作温度: -30℃~70℃
工作湿度: 10%~90%相对湿度,无冷凝
