品牌:HZ
型号:HZ100
规格:WG26/RS232/RS485
起订:1T
供应:1000T
发货:3天内
立即购买

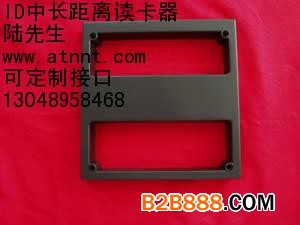

口,完全自主知识产权设计，高性能，支持ID卡，最大感应距离超过100CM，可根据客户需要定制外形.HZ100系列的125KHZ非接觸式射頻ID卡接收器適用於停車場管理系統﹑門禁﹑防盜等各種長程射频識別應用領域. 內置接收天線,工作頻率為125 KHZ.
開機自動調諧功能
完全支持uem4100兼容格式ID卡(64bits,Manchester編碼)
有效距離可達最远120cm
在有效距離內數據接收時間小於100ms
單直流電源供電,工作電流約為100mA左右
Wiegand 26bits/ABA/RS232/RS485標準格式數據輸出
內置蜂鳴器
介面描述
|
引線顏色 |
HZ100-W26 |
HZ100-ABA |
HZ100-RS232 |
HZ100-RS485 |
|
紅 |
電源(Vcc):+12V~+15V |
電源(Vcc):+12V~+15V |
電源(Vcc):+12V~+15V |
電源 |
|
黑 |
接地(GND) |
接地(GND) |
接地(GND) |
接地(GND) |
|
綠 |
數據0(Data0) |
數據(Data) |
不接(NC) |
數據輸出(R-) |
|
白 |
數據1(Data1) |
時鐘 (Clock) |
不接(NC) |
不接(NC) |
|
棕 |
保持(Hold) |
卡在位 (Card present) |
數據輸出(Tx) |
不接(NC) |
|
黃 |
讀卡器狀態輸出 |
讀卡器狀態輸出 |
不接(NC) |
數據輸出(R+) |
|
藍 |
不接(NC) |
不接(NC) |
不接(NC) |
不接(NC) |
|
灰 |
不接(NC) |
不接(NC) |
不接(NC) |
不接(NC) |
使用說明
長程唯讀器通電後,蜂鳴器常鳴數聲,此時系統進入自檢和自動調諧過程,當系統性能
達到最佳狀態後,蜂鳴器長鳴一聲,系統自調諧完畢並進入正常工作模式.為确保系
統能工作正常.讀卡後若ID卡仍在射頻感應區內唯讀器將不重讀該卡號. HZ100長程唯讀上開有四個孔可作為安裝之用.
