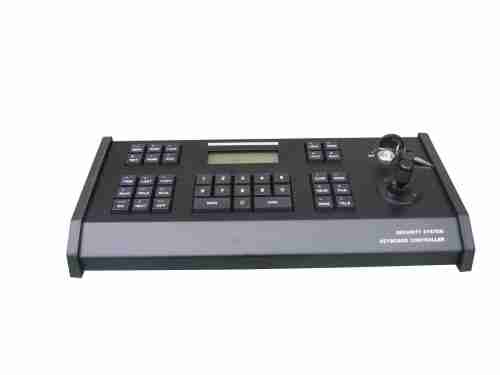

将带RS232/485的画面分割器的控制指令代码写入控制键盘，操作控制键盘的功能按键即可控制对应的画面分割器的显示功能模式等。按照人机工程学原理进行设计，使用云台操纵杆可以非常方便地控制云台（高速球）转动，它的按键少，布局合理，操作简单易学。它能完成矩阵切换控制系统的主要操作。键盘与矩阵切换控制系统、解码器、地址码分配器等通过RS-485接口连接，控制距离达1.5公里。

实键开关:
  全部采用敲击键，操作自如可靠，经久耐用，适应各种气候环境。

云台控制:
  操纵杆可灵活地控制定速和变速云台、高速球。

镜头控制：
  操作人员可控制电动变焦镜头的光圈，焦距，变焦。

矩阵切换控制:
  可对手动切换、自动切换、编程和调用，对通用自动切换、同步切换、群组切换进行调用。

报警控制:
  操作此键控制监控器处于待命或非待命状态，或确认报警。

摄像机、监控器选择：
  操作人员最多可选择99台监控器，最多可切换999台摄像机到任意监控器上。

画面分割器控制：
  控制画面分割器的画面分割、图像保持、图像切换、录像、回放等功能。

录像机控制：
  控制录像机的录像启动和停止功能。

通讯状态指示灯：

与其他设备连接正常时，指示灯闪烁，方便安装人员。

数码管显示:
  三个数字数码管显示当前受控的监控器。

辅助设备控制：
  可直接控制解码驱动器的辅助继电器。

预置点调用
  可对高速智能球进行预置点调用和设置。

电气指标
电源：直流9V ≤5.0W
信号：RS-485接口,波特率为9600bps/s
接口：六芯电话插座，配有稳压电源和接口合

机械指标
结构：深灰色塑料支撑板和铝合金拉丝面板，黑色按键
外形尺寸：宽×深×高=275×138×74毫米
重量: 2Kg

环境指标
操作温度: -10～45摄氏度
保存温度: -30～70摄氏度
湿度: 相对湿度0%～95%无凝结
震动: 3g正弦波，15Hz～2000Hz
冲击: 50g，11ms，1/2正弦波
