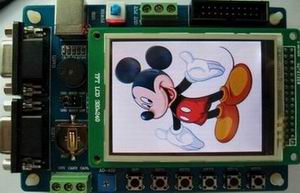

STM32F103RB开发套件说明
STM32F103RB开发套件，是格兰瑞科技开发的工业级Cortex-M3系列套件，具备丰富的例程和资源，可以帮助您加快项目开发和个人学习。套件提供了支持多种集成开发环境的JTAG仿真调试器。
STM32F103RB标配的主芯片是STM32F103RBT6，该系列芯片采用高性能的ARMV7 Cortex-M3 版本内核，工作频率最高可达72M。采用3级流水线和哈佛结构，带独立的指令和数据以及外设总线，使得代码执行速度高达1.25MIPS/MHz。它内置高128K字节的FLASH和20K字节的SRAM,同时具备丰富的增强I/O端口和外设：包含16通道12位的ADC、4个通用16位定时器、电机控制PWM接口、2个I2C、2个SPI/SSP、3个UART、1个USB Device、1路CAN总线接口等
STM32F103系列芯片工作于-40°C至+85°C的温度范围，供电电压为2.0V至3.6V。同时具备低功耗的特点。使得STM32F103微控制器适合于多种应用领域：电子测量、工业控制、汽车电子、医疗和手持设备、白色家电和电机控制等。
硬件配置：
1. 主芯片STM32F103RB，主频72MHz,128KB FLASH ,20KB SRAM；
2. 外扩16Mbit NOR FLASH,AT26DF161A,SPI接口；
3. 外扩8Kbit EEPROM AT24C08,I2C接口；
4. 1个USB Device接口；
5. 1个SD/MMC接口
6. 1路CAN总线接口；
7. 2路UART接口；
8. 1个SPI接口；
9. 1个I2C接口；
10. 6路通用PWM输出；
11. 1路12位AD输入
12. 1个看门狗定时器
13. 1个独立供电的超低功耗RTC；
14. 4个16位通用定时器；
15. 5个独立按键
16. 1个独立复位按键
17. 1个电源控制按键
18. TFT LCD扩展接口
软件功能：
1. USB Device测试程序
2. CAN总线收发例程；
3. SD卡测试例程（带文件系统）；
4. SPI接口Nor Flash读写例程；
5. UART使用例程（带数据队列）；
6. AD数据采集相关例程；
7. I2C相关例程；
8. 定时器相关例程；
9. STCLK测试程序；
10. RTC相关例程；
11. 按键检测例程；
12. LED灯控制例程；
13. GPIO相关例程及通用驱动；
14. 独立看门狗测试程序；
15. 窗口看门狗测试程序；
16. 外部中断测试程序；
17. IAP测试程序；
18. ID测试程序；
19. LCD测试程序（字库、图片写入和显示）；
20. 触摸屏测试程序（触摸屏校正和测试）；
21. 标准编程模板和例程；
22. 带操作系统（uCOS-II)编程模板和例程；
套件清单：
1. STM32F103RB主板一块
2. 2.8寸，LCD模块一个
3. JTAG仿真调试器一个
4. 配套资料光盘一份
5. STM32F103RB套件说明一份
6. 并口线一条
7. 串口线一条
8. USB通信线一条
9. 20PIN调试排线一条
10.配件清单一份
品质保证：
自产品出售之日起非人为原因损坏1个月包换，1年保修。如有任何建议或疑问，请联系我们！公司在正常工作日提供在线和电话技术支持。您也可自行到公司获得技术支持，我们竭诚为您服务！
