品牌:RS-诺顺
型号:RS-1017A
规格:31*15*9
起订:1只
供应:500只
发货:3天内
发送询价

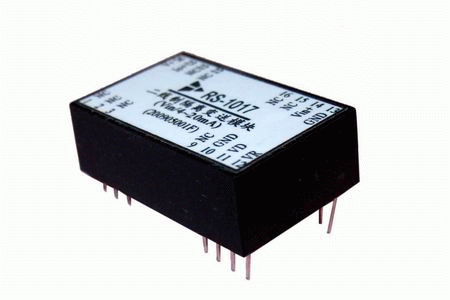

RS-1017电流隔离变换模块是电压到4~20mA电流环变换模块,电量隔离模块内部包含有一个电流信号调制电路变换电路及解调电路。电量隔离变送器4~20mA的供电电压范围10-32VDC，输入等效电阻小，线性度高。可提供一个5V或3V(3mA)的电压源和一个2.5V基准电压源,给前端电路(传感器)配电用。输入电压信号为0~75m~5VDC，输出电流信号比例对应输入端电压信号。
产品特点：
标准DIP24封装
供电电压范围10-32VDC
4~20mA电流环供电
提供5(3)V/3mA电源
提供2.5V基准电源
0~75m~1.1VDC电压输入
线性度:0.2%
典型应用：
工业现场信号两线制转换
仪器仪表信号收发
4~20mA信号传输
模拟信号数据变换
地线干扰抑制
信号长线传输
技术参数：
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
基准电压 |
24V配电(Vref) |
2.475 |
2.495 |
2.515 |
VDC |
|
基准电压电流 |
24V配电(Iref) |
100 |
μA |
||
|
精度 |
RL=250Ω |
0.2 |
0.3 |
%FSR |
|
|
信号输出 |
RL=250Ω |
4 |
4~20 |
20 |
mA |
|
Vd电压输出 |
24V配电(Vref) |
4.8 |
5.0 |
5.2 |
VDC |
|
Vd负载能力 |
24V配电(Iref) |
2 |
3 |
mA |
|
|
电源电压范围 |
V+ |
10 16.5 |
24 24 |
32 36 |
V |
|
工作环境温度 |
-10 |
60 |
℃ |
||
|
贮存温度 |
-20 |
85 |
℃ |
