海思Hi3531最新多路高清高端DVR/NVR方案SDK开发包 PCB 原理图
Hi3531芯片主要特点
处理器内核
l ARM Cortex A9双核@Max. 930MHz
− 独立的32KB L1 I-Cache，32KB L1 D-Cache
− 共享256KB L2 Cache
多协议视频编码
l H.264 Baseline Profile Level5.0
l H.264 Main Profile Level5.0
l H.264 High profile Level5.0
l MJPEG/JPEG Baseline
多协议视频解码
l H.264 Baseline Profile Level 5.0
l H.264 Main Profile Level5.0
l H.264 High profile Level5.0
l MPEG4 SP L0~L3
l MPEG4 ASP L0~L5/MPEG4短头
l MPEG2 MP/HL、M L、LL
l MPEG2 SP/ML
l MPEG1
l AVS Jizhun Level 6.0
l MJPEG/JPEG Baseline
视频编解码处理
l H.264&JPEG多码流编解码性能：
− 16D1@30fps+16CIF@30fps编码+4D1@30fps解码+JPEG抓拍D1@16fps
− 4x1080P@30fps+4x(960x540)@15fps编码+1x1080P@30fps解码+JPEG抓拍1080P@4fps
− 4x1080P@15fps+4x(960x540)@15fps编码+4x1080P@15fps解码+JPEG抓拍1080P@4fps
− 4x720P@30fps+4xQVGA@30fps编码+4x720P@30fps解码+ JPEG抓拍720P@4fps
− 8x720P@15fps+8xQVGA@15fps编码+8x720P@15fps解码+ JPEG抓拍720P@8fps
− 16D1@30fps解码
− 16x960H@30fps解码
− 8x720P@30fps解码
− 4x1080P@30fps解码
l CBR/VBR/ABR码率控制，16Kbit/s～40Mbit/s
l 编码帧率支持1/16～60fps
l 支持感兴趣区域（ROI）编码
l 提供彩转灰编码
智能视频分析
l 集成智能分析加速引擎，支持智能运动侦测、周界防范、视频诊断等多种智能分析应用
视频与图形处理
l 支持de-interlace、图像增强、边缘增强、3D去噪等前、后处理
l 支持视频、图形输出抗闪烁处理
l 支持视频1/16～8x缩放
l 支持图形1/2~2x缩放
l 支持8个区域的编码前处理OSD叠加
l 视频层、图形层Alpha叠加
音频编解码
l 硬件实现多协议音频编码，支持ADPCM、G.711、G.726
l 软件实现多协议音频解码
安全引擎
l 硬件实现AES/DES/3DES加解密算法
l 数字水印
视频接口
l 视频输入接口
− 4xBT656@108/144MHz，支持16D1/960H实时视频输入
− 8xBT656@54/72MHz，支持16D1/960H实时视频输入
− 8xBT656@27/36MHz，支持8D1/960H实时视频输入
− [email protected]，支持4路1080P@30fps或4路720P@30/60fps视频输入；1路BT1120输入口可配置为[email protected]输出，1路BT1120输入口可配置为视频级联口，用于Hi3531与Hi3531、Hi3531与Hi3532间视频数据级联传输
− 8xMutiplexed [email protected]，支持8路720P@30fps视频输入
l 视频输出接口
− 支持HDMI 1.3+VGA/YPbPr +CVBS x2多视频输出
− 支持8xBT656@27MHz输出口
− 支持[email protected]视频输出；可配置为与VGA或HDMI输出同源；可配置为视频级联输出口
− HDMI最高分辨率支持1080P@60fps
− VGA最高分辨率支持2560x1600@60fps
− 提供5层图形层，格式为RGB1555、RGB8888可配置，最大分辨率为2560x1600
− 提供2层硬件鼠标层，格式为RGB1555、RGB8888可配置，最大分辨率为128x128
− 提供1层独立的视频PIP层
音频接口
l 5个标准I2S接口
− 4个支持输入
− 1个支持输入输出
− 每个可支持最大16路16bit音频输入
网络接口
l 2个GMAC接口
− 支持RGMII和MII模式
− 支持10/100Mbit/s全双工或半双工模式
− 1000M全双工模式
− 支持TOE，降低CPU开销
外围接口
l 2个PCIe 1.1接口
− 支持x1模式
− 支持EP功能
− 支持RC功能
l 2个SATA2.6接口
− 支持PM功能
− 支持eSATA
l 4个UART接口
l 1个SPI接口，支持8个片选
l IR接口、I2C接口、GPIO接口
l 1个SDIO2.0接口，最大支持32GB
l 2个USB 2.0 HOST接口，支持Hub功能
存储器接口
l 2个32bit DDR2/3 SDRAM控制器接口
− 最高频率620MHz
− 支持ODT功能
− 每个接口最大容量支持1GB
− 支持自动功耗控制
l SPI Nor Flash接口
− 1、2、4bit SPI Nor Flash
− 2个片选
− 每个片选最大容量支持32MBytes
l NAND Flash接口
− 8bit数据位宽
− 支持SLC、MLC
− 支持1、4、24bit ECC
l 内置2KB bootrom和10KB SRAM
多种启动模式可配置
l bootrom启动
l SPI nor flash启动
l PCIe启动
l Nand Flash启动
SDK
l 提供基于Linux 2.6.38 SMP的开发包
l 提供H.264的高性能PC解码库
芯片物理规格
l 功耗
− 5W典型功耗
− 支持多级功耗控制
l 工作电压
− 内核电压为1.0V
− IO电压为3.3V/ 2.5V，容限电压为5V
− DDR2/3 SDRAM接口电压为1.8/1.5V
− 工作环境温度为-20℃～+70℃
l 封装
− RoHS，EHS-FCBGA817封装
− 0.65mm管脚间距
− 25mm×25mm封装大小
Hi3531为海思半导体针对多路D1和多路高清DVR、NVR产品应用开发的一款专业高端SOC芯片。Hi3531内置强大的高性能双核A9处理器、高达5路1080P实时多协议编解码能力的引擎和专用TOE网络加速模块，可轻松应对越来越高的高清应用和网络需求；集成优异的视频前后处理和编解码算法、结合多路高清显示输出能力，能充分满足客户产品的高质量图像体验。Hi3531高度集成和丰富的外围接口，在满足客户差异化产品功能、性能、图像质量要求的同时，可大大降低ebom成本。通过专用的视频级联技术，多片Hi3531间、多片Hi3531与Hi3532间级联可提供更强的编解码能力。
另有Hi3532 SDK软件包 欢迎咨询

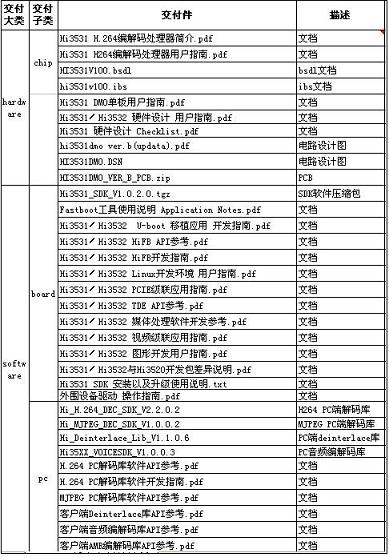

Hi3531/Hi3532 SDK软件包
欢迎开发技术交流
