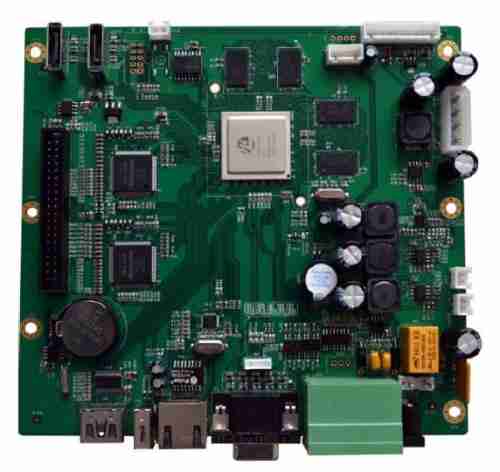

海思Hi3531最新DVR方案16路同编同解D1实时DVR主板
功能特点：
 （1） 压缩技术 Compression algorithm ideal：

压缩算法升级到H.264 High Profile，先进的时空

滤波技术使码流同比降低30％以上
（2）回放质量 Playback quality：16路全实时编

码，16路全实时同步解码回放
（3）主辅码流 Main and Sub Stream：拥有主辅两

种码流同时编码功能。主码流本地存储，确保图像

高质量；辅码流网络实时传输，轻松解决带宽瓶颈

问题。
（4）手机监控 Mobite monitor:支持各种型号的手

机监控（iPhone，Windows Mobile，BlackBerry，

Symbian，Android）
（5） 显示效果 Display：支持TV、高清VGA、高清

HDMI同时输出，真正的高清分辨率输出引领技术潮

流
（6） 操作界面 Operation interface：类似

WINDOWS的操作风格，强大的鼠标右键菜单功能，使

上手异常轻松
（7） 网络技术 Network：强大的网络服务（支持

DHCP、PPPOE、FTP、DNS、DDNS、NTP、UPNP、

EMAILl、IP 权限、IP搜索、报警中心等），完善的

配套（WEB、客户端、SDK），轻松实现互联互通
（8）浏览器 Browsers：支持多种网络浏览器

(IE,CHROME,FIREFOC,SAFARI)
（9） 远程访问 Remote Access：自带域名服务功

能(ARSP)，远程监控一键启用，让监控变得轻松愉

快。同时提供3322(希网)、dyndns、oray(花生壳)

、myq-see等域名服务。
（10）设备接口 Device  port：支持2个SATA接口

，可接2块2T硬盘，支持2个USB2.0接口，稳定实现

USB鼠标、备份、刻录、升级等操作；
（11） 差异化 Differentiation: 开机画面自由更

换，二十多国语言，十多套GUI界面，十种遥控器，

几十种按键面板可供组合选择，轻松实现差异化产

品
（12）其他 Others：完善的保护电路，独有的三重

看门狗功能，确保设备永不死机；具有独特的黑匣

子技术，可对整个设备进行过程监控，极大了降低

维护成本
主板参数：
　 型  号 DVR9016E-E
系统 主处理器 工业级嵌入式微控制器

华为海思Hi3531芯片（双核ARM Cortex A9）
 操作系统 嵌入式LINUX操作系统
 系统资源 同时多路实时录像、多

路实时回放、多路多人网络操作、USB备份
界面 操作界面 16位真彩色图形化菜单

操作界面，支持鼠标操作
 画面显示 1/4/8/9/16画面
视频 视频标准 PAL（625线，50场/秒）

；NTSC（525线，60场/秒）
 图像编码 H.264(High Profile)
 监控质量 监控器：D1；VGA：高清

；HDMI：高清
 回放质量 D1/HD1/CIF/QCIF
 编码能力 16路D1实时
 解码能力 16路D1实时
 移动侦测 每画面可设置192

（16*12）个检测区域；可设置多级灵敏度
音频 音频压缩 G711A
 对讲 支持
录像和回放 录像方式 手动>报警>动

态检测>定时
 本地回放 任意路数同时回放（1-

16路）
 录像查询 时间点检索、日历检索

、事件检索、通道检索
存储和备份 每路占用硬盘空间 视频

：CIF 4~5G/天*通道， D1 16~20G/天*通道； 音频

：691.2M/天*通道
 录像保存 本机硬盘、网络
 备份方式 网络备份、USB移动硬盘

、USB刻录、SATA刻录
接口 视频输入 16路BNC(1.0Vp-p,75Ω)
 视频输出 2路BNC(1.0Vp-p,75Ω)

，1路VGA，1路HDMI
 环通输出 可选
 音频输入 16路RCA(200-

2800mV,30KΩ)
 音频输出 1路RCA(200-3000mV,5K

Ω)
 报警输入 8路
 报警输出 1路
 网络接口 RJ45 10M/100M自适应以

太网口
 云台控制 1个RS485、1个RS232；

支持18种云台协议
 USB接口 2个USB接口
 硬盘接口 2个SATA接口（每个最大

2048G）
 无线接口 3G、WIFI(通过USB扩展)
其它 电源 12V/5A
 功耗 <15W（不含硬盘)
 工作温度 0℃-＋55℃
 工作湿度 10%－90%
 大气压 86kpa－106kpa
 尺 寸 160mm(长)*150mm(宽)
 重 量 300g
本产品可做简单开发使用，提供JTAG口和调试串口
欢迎开发技术交流
