品牌:HASEN
型号:HS-AV系列
发货:7天内
发送询价
产品简介：

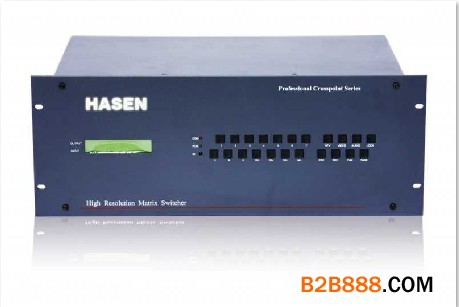

HASEN AV系列矩阵切换器是专门为视音频信号的显示切换而设计的高性能智能矩阵开关设备，该系列产品广泛的用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
产品特点：
² 兼容复合视频、S-Video、分量视频、HDTV、RGB、RGBHV。
² 超宽带技术设计，150M(-3dB)的满载VGA视频带宽。
² 采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制。
² 采用多种切换控制方式：红外遥控切换、键盘操作切换、RS232控制切换。
² 可机架安装的标准机箱。
² 多组全局预置，掉电自动保存。
² 同系列产品型号： HS-AV8*4、HS-AV8*8、HS-AV16*8、HS-AV16*16、HS-AV32*32、HS-AV64*64、HS-AV128*128
规格参数:
|
音频信号
|
|
|
路数
|
8 x 4 至 128 x 128 立体声音频矩阵切换器
|
|
增益
|
非平衡音频 0 dB
|
|
频率响应
|
20Hz - 20 KHz , ±0.05 dB
|
|
信噪比（ S/N ）
|
最大输出下 > 90 dB
|
|
通道隔离度
|
>80 dB @ 1KHz
|
|
音频输入
|
|
|
阻抗
|
>10K 欧
|
|
连接器
|
RCA
|
|
信号类型
|
4 至 128 路平衡立体声
|
|
最大电平
|
在 1% 总谐波失真条件下 >+20 dB u
|
|
通道隔离度
|
>80 dB @ 1KHz
|
|
音频输出
|
|
|
信号类型
|
4 至 128 路平衡立体声
|
|
连接器
|
RCA
|
|
阻抗
|
50 欧
|
|
信噪比（ S/N ）
|
>+21 dBu
|
|
最大电平（ 600 欧）
|
>+15 dBm
|
|
视频信号
|
|
|
路数
|
8 x 4 至 128 x 128 矩阵切换器
|
|
带宽
|
150M（－ 3dB ），满载
|
|
串扰
|
－ 50dB@5 Mhz
|
|
视频输入
|
|
|
信号类型
|
RGsB 、复合视频、 S －视频、分量视频、 HDTV
|
|
连接器
|
BNC 插座
|
|
阻抗
|
75 欧
|
|
同步信号电平
|
1.0V - 5.0Vp-p, 标称值 4V
|
|
视频输出
|
|
|
信号类型
|
RGsB 、复合视频、 S －视频、分量视频、 HDTV
|
|
连接器
|
BNC 插座
|
|
阻抗
|
75 欧
|
|
切换类型
|
场消隐期间切换
|
|
控制方式
|
|
|
串口控制
|
RS-232 或 RS-422
|
|
控制协议
|
9600 波特， 8 位， 1 个停止位，无奇偶校验
|
|
连接器
|
9 针 D 形插座
|
|
程序控制
|
HASEN 用于 Windows 环境的控制程序，HASEN ，简化指令集
|
|
一般规格
|
|
|
电源
|
220VAC - 240 VAC , 50 / 60 Hz
|
|
功率
|
100 W
|
|
机架安装
|
标准 U
|
|
尺寸
|
48cm x 30cm x (8-44) cm
|
|
重量
|
5.5 - 15 kg
|
|
防震等级
|
纸箱中 ISTA / NSTA 1A
|
|
平均故障间隔时间MTBF
|
30000 小时
|
