品牌:HASEN
型号:HS系列
发货:7天内
发送询价
产品简介:

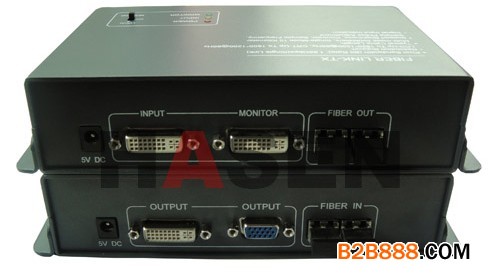

HASEN 数字式DVI光纤收发器支持全制式视频信号,可在一根光纤上传输一路DVI图像信号。DVI图像信号采用全数字光传输通道,不存在信号衰减问题,确保长距离、高质量的信号传输性能。
本系统数据处理部分,采用最新的FPGA处理技术,进行高速数字视频处理,在保证信号质量的情况下,极大地提高了信号的传输速度。本系统光通信部分采用最新的光传输波分复用技术,可在一根光纤中同时使用多个波段,每个波段单独传送一路数据信号,各波段上的信号互不干扰,这样就扩大了单根光纤的数据容量。
HASEN 数字式DVI光纤收发器相对于传统的4根光纤传输一路DVI信号的光端机,用一根光纤传送一路DVI信号,在实际使用中极大地节省了光纤资源,降低了工程成本。光纤距离越长,节省成本越多。
HASEN 数字式DVI光纤收发器是高性能、高可靠性、及高经济效益的的长距离DVI图像信号传输设备。
规格参数:
规格参数:
|
发射机连接器
|
接收机连接器
|
|
视频输入
|
视频输出
|
种类: DVI-D
输入阻抗: 75欧姆 行频范围: 15kHz – 100kHz 场频范围: 50Hz – 120Hz 输入象素时钟: 25M-330M |
种类: DVI-D、VGA
输出阻抗: 75欧姆 输出分辨率: 640x480–1920x1080 |
|
光纤类型
|
单模四芯(传输20km)、多模四芯(传输1km)
|
|
视频
|
规格:四芯传输DVI 信号
|
|
带宽
|
300MHz
|
|
接口
|
VGA 、 DVI; 光接口:LC
|
|
工作波长
|
1310nm(单模), 850nm(多模)
|
|
线路允许损耗
|
7dB
|
|
工作电源
|
200~240VAC , 50/60Hz
|
|
工作温度
|
0~+50oC,10%~90% 无结露
|
|
尺寸
|
160×220× 50mm
|
|
无故障连续工作时间
|
无故障连续工作时间>80000 小时
|
|
支持的分辨率
|
||
类别
|
分辨率
|
刷新率
|
VGA
|
640x480
|
60 、70 、75 、85 Hz
|
SVGA
|
800x600
|
60 、70 、75 、85 Hz
|
XGA
|
1024x768
|
60 、70 、75 、85 Hz
|
SXGA
|
1280x1024
|
60 、70 、75 Hz
|
1366x768
|
60 Hz
|
|
1400x1050
|
60 Hz
|
|
1920x1080
|
60 Hz
|
|
UXGA
|
1600x1200
|
60 Hz
|
