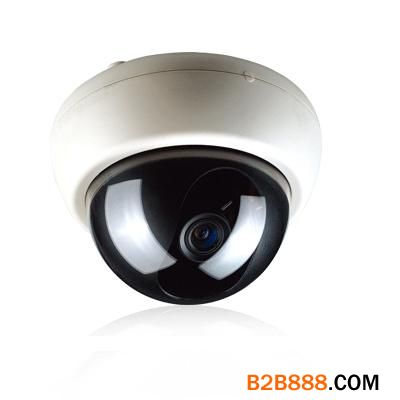

誉视监控浅谈电梯摄像机的干扰问题 特价半球监控摄像机 红外夜视半球摄像机 高清半球监控摄像机
电梯摄像机的干扰问题是工程中经常遇到的一种故障现象，此问题因为牵扯与特种专用设备(电梯)配合、线缆布设环境恶劣(电梯井道)、施工现场具有一定危险性等原因，往往不容易解决，下面对此问题单独分析说明。
故障现象描述：常见现象为电梯静止时图像正常显示，当电梯运行时，图像质量明显下降，受到明显干扰，甚至图像消失，此现象在电梯启动和停止瞬间尤其严重；别的电梯运行时，其它电梯图像质量明显下降，受到干扰，甚至图像消失，在电梯启动和停止瞬间尤其严重；电梯摄像机图像质量不好，出现各种干扰现象
原因分析：电梯相关的各种干扰原因比较复杂，处理问题时必须仔细分析原因，对症下药，这样才能快速、准确的解决问题。电梯井内通常布置了动力、照明、风扇、控制、通信等线缆，各种电缆都会产生电磁辐射。与天线接收原理相同，同轴电缆也会“接收”这些干扰，即干扰电磁场在电缆上产生干扰感应电流，这个干扰感应电流也就会在电缆外导体(编织网)纵向电阻上产生干扰感应电压(电动势)，这个干扰感应电压刚好串联在视频信号传输回路“长长的地线”中，形成干扰；现在电梯中基本都是使用交流变频调速技术，而变频调速器本身又具有很强的高频寄生干扰，这个干扰信号可以通过电源线和空间辐射两种途径进入视频监控系统，干扰视频图像；从电梯轿厢直接取电时，电梯照明用灯管通常都使用电子镇流器，电子镇流器工作时，也会产生很强的交流寄生干扰输出，影响视频图像质量。
解决方法及注意事项：加装视频抗干扰器是一种方便快捷的办法；选择衰减系数小、屏蔽性能好、抗拉强度高的视频电缆，这样可以提高自身的抗干扰能力，减小视频衰减；慎重考虑传输衰减问题，选择电缆时，粗缆优于细缆，SYWV物理发泡电缆优于实心SYV电缆，高编电缆优于低编电缆，铜芯缆优于“铜包钢”缆，铜编网优于铝镁合金编网；合理的布线可有效地避免干扰信号通过电缆“耦合”起来，尽量减少与其它电缆的平行捆扎距离，使视频电缆远离干扰；视频电缆走出电梯井的位置应在井的中部，因为这时井内随行视频电缆长度，大约只有井深的一半多一点，最短，自然引入的干扰也最小；在电梯井内把视频线紧贴井璧垂直走线，并把这部分电缆穿金属管或走金属槽，以屏蔽干扰对这部分电缆的影响；摄像机供电应优选集中直流供电方式，尽量避免从电梯轿厢取电；从电梯井出口到控制中心的视频电缆，应走金属管或走金属槽，以屏蔽沿途环境干扰对这部分电缆的影响，并注意这部分屏蔽与电梯井内的屏蔽，应做好电气连接；摄像机金属外壳、NC头的外壳、同轴电缆的外导体等视频信号的“地”，和电梯轿厢、导轨等要绝缘；在特殊情况下可以使用信号线单端点接地浮地输入方式。
