品牌:哈雷光电
型号:HOE8543
规格:4路视频1路反向数据
起订:1对
供应:99对
发货:1天内
发送询价

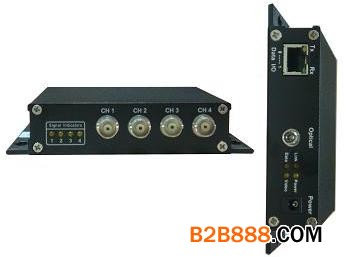

HOE8543系列为数字式四路视频、反向数据光端机，支持全制式视频信号， 可以在一根光纤上传输四路正向视频信号和一路反向数据信号。视频信号采用8/10bit/20MHz数字采样；数据接口支持RS232/RS422/RS485电气标准，波特率0-100Kbps。全数字光传输通道，确保高质量的信号传输。面板上有电源指示灯、光信号指示灯、视频信号指示灯和数据信号指示灯，可以直观的检测电源、光信号、视频信号、数据信号状态。HOE8543系列视频、数据光端机是高性能，高可靠性的长距离视频、数据传输系统。
规 格：
4路视频+1路数据光端机
主要特点：
1. 标准数字8bit视频信号采样率
2. 视频清晰流畅，数据误码率低
视频参数
● 视频带宽：0–6.5MHz
● 微分增益：< 1% （典型值）
● 微分相位：< 0.8° （典型值）
● 场 倾 斜：< 0.5% （最大值）
● 信 噪 比：> 67dB
● 输入/输出阻抗：75Ω （非平衡）
● 输入/输出电压：1.0Vpp（典型值）
数据参数
● 数据接口：RS232/RS422/RS485（可选）
● 数据速率：0–100Kbps
● 误 码 率：< 10-9
光学参数
● 传输波长：1310nm/1550nm
● 光 接 口：FC
● 发射光功率：-10dB
● 接收灵敏度：-28dB
● 光学动态范围：20dB
● 光学允许最大链损：18dB
环境参数
● 工作温度：-10℃ - +50℃
● 工作湿度：0 - 95% （无冷凝）
● 功 耗：2.8W @ DC5V
● 外型尺寸(mm)：175（长），135（宽），28（高）
● 重 量：550g
● 平均无故障工作时间（MTBF）：大于10万小时
注：超长距离传输，可以配置高功率、高灵敏度的光传输模块
