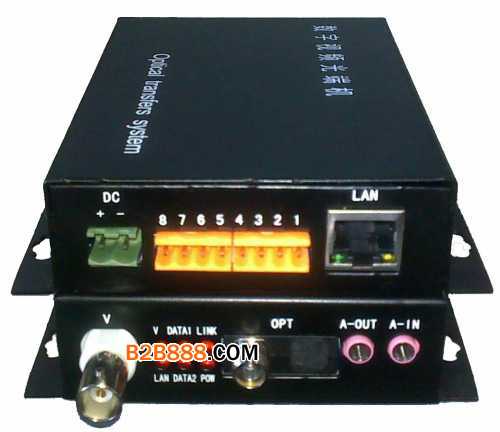

一、FRK-1V1D1E 系列数字光端机采用国际最先进的全数字视频无压缩传输技术，高质量的视频传输效果。可以在一根光纤上传输 1 路单向视频加 1 路双向数据加 1 路双向音频再加 1 路快速以太网。能支持任何高分辩率的静态和动态图像的高质量传输， FRK-1V1D1E 系列是高可靠性、高性价比、高传输质量的长距离视频传输系统。

二、产品特性

　　● 全数字视频无压缩传输技术，可达到很好的视频传输品质
　　● 支持视频无损再生中继
　　● 支持任何高分辨率的视频信号
　　● 无模拟光端机的交调干扰
　　● 兼容 PAL 、 NTSC 、 SECAM 制式
　　● SMT 表面贴装技术
　　● 广播级传输品质
　　● 10Bit 数字视频编码
　　● 先进的自动增益控制功能 (AGC)
　　● 最所有数据端口均有防雷设计
　　● 先进的自适应技术，使用时无需进行电气光学调节

　　1、视频指标
    ● 信号制式：      PAL/NTSC/SECAM
    ● 标称输入输出电平：  1VP-P
    ● 标称输入输出阻抗：   75Ω
    ● 每通首带宽：   6.5MHz
    ● 抽样频率：     13.5MHz
    ● 量化等级：     10bit
    ● 微分增益：     1%（典型值）
    ● 微分相位：     10（典型值）
    ● 加权信噪比：   67dB（典型值）
    ● 色亮度延时差： 10ns（典型值）
    ● 色亮度增益差： ±10%（典型值）

　　2 、数据指标
　　● 数据接口： 1 路双向
　　● 数据接口型式：工业标准接线端子
　　● 数据接口信号：RS-232 、 RS-485 、 RS-422 、曼码
　　● 码速率： 300~115.200Kbps
　　● 误码率： <10-9

　　3 、音频指标
　　● 音频接口： 1 路双向
　　● 音频输入输出阻抗： 工业标准接线端子
       ● 数字采样: 16bit @ 48k
       ● 频宽: 10Hz ~ 24KHz
       ● 最大输入输出电压：2Vp-p
       ● 信噪比 (SNR): >75 Db

　　4 、以太网指标
　　● 网络接口 1 个屏蔽 RJ-45 接口
　　● 支持协议 IEEE802.3u 10/100Base-TX
　　● 工作方式 全双工 / 半双工
　　● 时延 <23Bit
　　● 误码率 <10-9

    5、连接器
    ● 视频连接器：       BNC插座
    ● 音频连接器：       3.5端子
    ● 异步数据连接器：   凤凰端子
    ● 以太网连接器：    RJ-45

　　6 、其它指标
　　● 平均无故障工作时间 (MTBF) >10 万小时
　　● 工作温度 -20~70 ℃
　　● 储存温度 -40~85 ℃
　　● 工作湿度 5~95% （无冷凝）
　　● 储存湿度 0~95% （无冷凝）
　　● 外形尺寸　(L) × (W) × (H)
　　● 输入电压 220V 或 -48V 可选
　　● 光接口　ST 、FC 、SC 可选

三、1 路视频光端机部分型号说明
产品型号 简单描述
FRK-1V 1 路视频 单模单纤，光口为 FC 接口
FRK-1V-1D 1 路视频 + 1 路 485 反向数据 单模单纤，光口为 FC 接口
FRK-1V-1A 1 路视频 + 1 路正（双）向音频 单模单模单纤，光口为 FC 接口
FRK-1V-1A-1D 1 路视频 + 1 路正（双）向音频 +1 路 485 反向数据，单模单纤，光口为 FC接口
FRK-1V-1A-1D-1E 1 路视频 +1 路正（双）向音频 + 1 路 485 反向数据 +1 路 10/100M 以太网接口，单模单纤，光口为 FC 接口
备注 特殊需求请与公司联系。
