品牌:hightek
传输速率:19200 BPS 到300M
外形尺寸:63mmX33mmX17mm
传输介质:双绞线或屏蔽线
起订:1个
供应:10000个
发货:3天内
一、概述

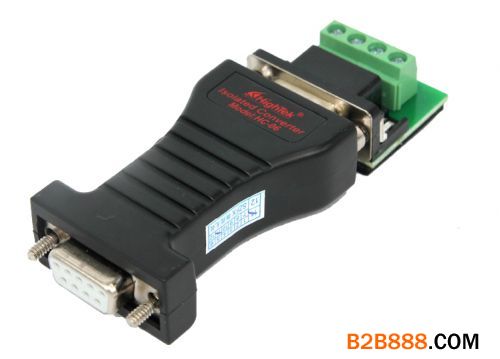

HC-06无源光电隔离型接口转换器、兼容RS232C、RS485标准， 能够将单端的RS232信号转换为平衡差分的RS485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR） 瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电 （LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS485接口的高速传输。 RS232接口端通过一个DB9母头的连接器与兼容RS232C标准接口相连，RS485端通过DB9公头为输出端。转换器内部带有零延时自动收发转换， 独有的I/O电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)，半双工(RS485)模式转换，即插即用。确保适合一切现有的通信软件和接口硬件，不需要对以前的基于RS232的工作方式作任何软件的修改。
HC-06无源光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接32个RS485接口设备，数据通讯速率300-19200BPS，支持的通讯方式有RS232到RS485转换。
二、性能参数
1、接口特性：兼容EIA/TIA的RS232C、RS485标准
2、电气接口：RS232接口输入为DB9母头连接器，RS485接口输出为DB9公头连接器
3、保护等级：RS232接口+/-15KV ESD保护，RS485接口每线600W的雷击浪涌保护。
4、隔离度：隔离电压2500Vrms 500DC连续
5、工作方式：异步半双工
6、传输介质：双绞线或屏蔽线
7、传输速率：19200 BPS 到300M
9600 BPS 到 1.2KM
8、外形尺寸：63mmX33mmX17mm
9、使用环境：-25℃ 到 70℃，相对湿度为5%到95%
