品牌:hightek
外形尺寸:120mmX72mmX22mm
使用环境:-40℃ 到85℃，相对湿度为5%到95%
起订:1台
供应:10000台
发货:3天内
一、概述

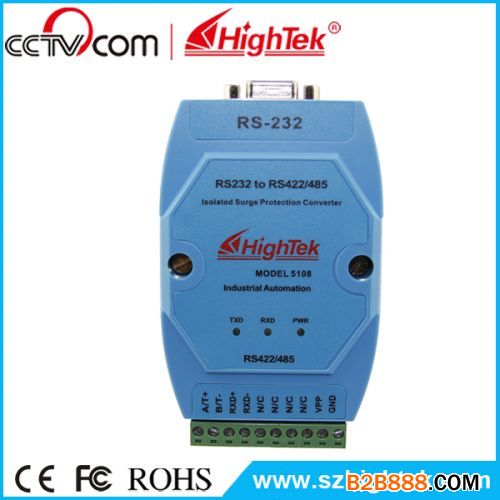

HighTek HK-5108工业级光电隔离/防雷型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬态电压抑制器， 正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时， 它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率， 以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。
RS-232接口端通过一个DB9母头的连接器与兼容标准RS-232C接口相连，RS-422、RS-485端通过十位接线柱为输出端。转换器内部带有零延时自动收发转换独有的I/O电路自动控制数据流方向而不需任何握手信号如( RTS 、DTR等)， 无需跳线设置实现全双工(RS-422)、半双工(RS-485)模式转换，即插即用确保适合一切现有的通信软件和接口硬件，不需要对以前的基于RS-232的工作方式作任何软件的修改。
HK-5108工业级光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接128个 RS-422或 RS-485接口设备， 数据通讯速率300-115.2KBPS，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有RS-232到RS-422、RS-232到RS-485转换。
二、性能参数
1、接口特性：兼容EIA/TIA的RS-232、RS-485/RS-422 标准
2、电气接口：RS-232 接口输入DB9母头的连接器，RS-422/RS-485接口十位接线柱为输出端
3、保护等级：RS-232接口+/-15KVESD保护，RS-422、RS-485接口每线600W的浪涌保护
4、隔离度：隔离电压2500Vrms 500DC连续
5、工作方式：异步半双工或异步全双工
6、信号指示：三个信号指示灯电源（ PWR）、发送（TXD ）、接收（RXD ）
7、传输介质：双绞线或屏蔽线
8、传输速率：115.2K BPS 到300M
28.4K BPS到2.4KM
9600 BPS到5KM
9、外形尺寸：120mmX72mmX22mm
10、使用环境： -40℃ 到85℃，相对湿度为5%到95%
11、传输距离：（0-5000米 ）（115200bps-9600bps）
