一、 概述：

随着PC产业的不断发展，USB接口正在逐渐替代老式PC的各种低速外围接口，然而目前工业环境中许多重要的设备仍然使用RS-485/RS422接口界面设计，因此许多用户使用USB到RS485/422转换器来实现PC机与RS485/RS422设备之间的数据传输。

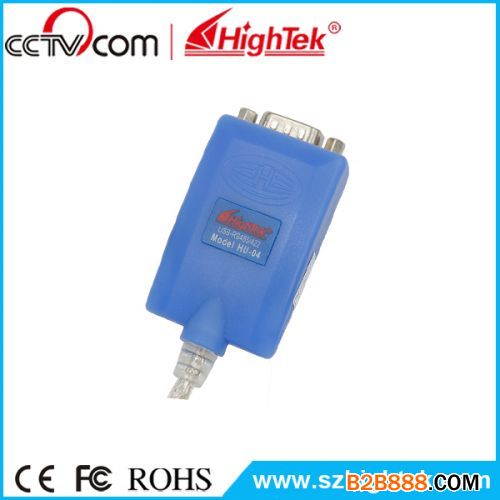

HighTek HU-04是一款通用的USB/RS485/422转换器无需外加电源、兼容USB、RS422、RS485标准，能够将单端的USB信号转换为平衡差分的RS422或RS485信号，提供每线浪涌保护功率，以及各种原因在线路上产生的浪涌电压并且极小的极间电容保证了RS422/485接口的高速传输，RS422、RS485端通过RJ45及DB9公头的连接器连接。转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向，而不需任何握手信号（如RTS、DTR等）无需跳线线设置实现全双工（RS422）、半双工（RS485）模式转换，即插即用。确保适合一切现有的通信软件和接口硬件。

HighTek HU-04接口转换器可以为点到点、点到多点的通信提供可靠的链接，点到多点每台转换器可允许接32个RS422或RS485接口设备，数据通讯速率300-128000bps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有USB到RS422、USB到RS485转换。

二、 主要功能：

HighTek HU-04接口转换器支持以下四种通信方式：

1. 点到点/四线全双工

2. 点到多点/四线全双工

3. 点到点/两线半双工

4 . 点到多点/两线半双工

转换器作为全双工或半双工接线时，为了防止信号的反射和干扰，需在线路的终端接一个匹配电阻（参数为120欧姆1/4W）
