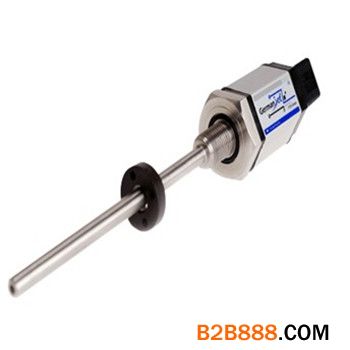

Germanjet磁致伸缩线性位移传感器
一、概述
Germanjet磁致伸缩位移/液位传感器是利用磁致伸缩原理开发的高精度“位置”测量传感器，用来测量直线位移和液位。由于采用非接触测量方式，产品使用寿命长、环境适应性强、不需要定期标定和维护；产品为绝对量输出，重启无须重归零位并具有高精度、高稳定性、高可靠性、高重复性的技术特点；支持电流、电压、SSI、Modbus、等多种输出方式，适用于环境恶劣工业场合对位置、液位的测量、控制要求。
二、主要技术性能指标（电流、电压输出方式）

★ 测量对象:            位置量、可测量1～3个位置
★ 量程范围（mm）：  755000(用户可定制)

★ 输出形式 ：      电压/电流
                    电压 0～5VDC或0～10VDC ；
                       电流 0～20mA或4～20mA ；
★ 负载能力：       电压信号输出最低负载＞5KΩ，电流信号输出最大负载电阻 600Ω
★ 非线性误差：     <±0.05%F.S（最小±50μm）；
★ 重复性误差：     <±0.002%F.S（最小±3μm）；
★ 分辨率           采用 16Bit D/A 转换，0.0015%F.S
★ 迟滞             <0.002%F.S.

★ 温度系数        <0.007%F.S./℃
★ 储存温度        -40+100℃
★ 工作温度        -40+85℃

★ 测杆材料        不锈钢 316、铝型材
★ 电子仓外壳材料  铝合金
★ 安装接口         螺纹连接、固定座
★出线方式          直出电缆线、航空插头
★ 外壳防护等级    IP65（可根据要求定制 IP67 或 IP68）

17系列磁致伸缩位移传感器是专为液压缸而设计。耐压外管与六角法兰为100%不锈钢，可以直接安装进液压缸里。电子部分与耐压外管为模块组装设计，即两者可完全分离。在特殊情况下，只需拨出电子部份进行校准，而耐压外管无需与液压缸分离。此设计减少重置液压缸时间，大大提高生产效率。

电子部份为IP65等级，使电子模块受到最佳的抗震，防尘和防潮保护。输出连接为业界常用的油制插头（DIN 43650），既方便又容易接线。除了适合液压系统外，也同样适合机械外置安装。在无需定期维护情况下，提供绝对和准确的重复输出。

17系列磁致伸缩位移传感器（磁铁安装指引）

17系列磁致伸缩位移传感器（液压缸安装图例）

17系列磁致伸缩位移传感器（外壳尺寸）
