品牌:网源
型号:ID100F
起订:1台
供应:99999台
发货:1天内
159 2052 8497 欧阳磊 020-23318621 QQ 1518481397
| 【产品名】中距离读卡器 ID100
【型 号】: ID100 功能简介 产品关键字:ID卡远距离读卡器|停车场读卡器|RFID远距离读卡器|ID100 EM100|中距离读卡器|门禁读卡器|停车场系统|125KHZ读卡器|WG26读卡器|WG34读卡器|RS232中距离读卡器 欢迎来我公司上门测试 观摩 实地查看产品品质
|
 |
【 性能参数】
■ 电源：DC12V 1mA以上线性稳压（11.5-12.5 V）
■ 工作模式: Wiegand 26/Wiegand 34/ABA/RS232同款产品可以自带多种输出格式 可定制RS485输出
■ 卡类型：EM 即ID（配合远距离卡）
■ 感应距离: 1米 配合远距离卡 （普通厚卡60CM-80CM 普通薄卡约50CM 钥匙扣卡约30CM） 产品信息来自于广州网源科技
w■ 读卡速度: ＜0.2秒 打卡间隔: ＜0.5秒
■ 读卡频率: 125KHz
■ 工作温度: -25℃-75℃ 工作湿度: 10-90%
■ 内置天线：有 内置LED: 有双色LED
■ 内置喇叭：蜂鸣器，
■ 防接错线保护，预留接线50CM
■ 外壳材料: PVC及喷塑
■ 设备颜色:棕黑色
■ 外观尺寸: ID100F：250MM*250MM*36MM ID90日字型：235mm*240mm*35mm
■ 本产品可提供免费OEM 产品保修12个月 可提供裸板
功能特点
■ 读卡LED指示和蜂鸣器声音提示数字信号处理
■ 输出有保护功能，防水防潮设计，适合室外环境使用
■ 输出采用玻璃放电管和半导体放电电路，采用多级防雷，而15KV静电冲击
■ 产品所有材料采用优质材料，且全部经过严格检测，性能稳定
■ 电源采用保护电路，防人为等操作失误损坏
内部示结构图分析
相对同行优点:ID100读卡器可不断的读卡 卡在读卡区内移动不断的读 这样好处是提高读卡的灵敏度
读卡距离远 办公室环境 最远可以达到1.2米
使用原装飞利浦芯片 绝不会出现一些厂家 使用久后读卡距离变近的情况
自动调谐功能 可根据环境达到最佳距离
生产区图片

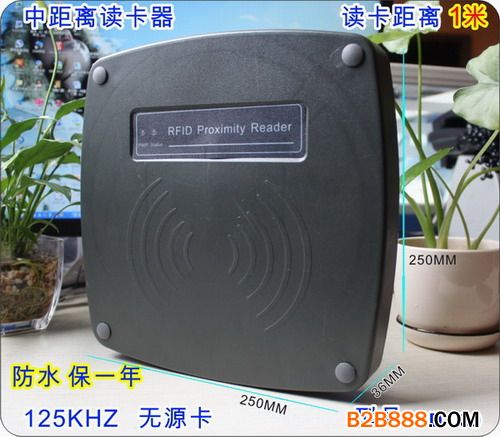

实物图 尺寸大小
相配套的远距离厚卡
效果图
应用场合
·车辆智能化管理：停车场、高速公路不停车收费、海关通关、物流管理、自动称重、仓库管理、
·生产流水线智能化管理：流水线产品的智能分拣等
·仓库管理：货物出入库自动记录等
·物流管理：集装箱管理、托盘管理、资产追踪等
·人员管理：学校门口出入管理、会议签到、工厂门口出入管理
常见情况问答
问:这个读卡距离是多远?
答:使用远距离厚卡 办公室测试可以稳定达到1米 好的情况 有1.2米 现场使用情况有干扰也可以达到80CM左右 使用普通薄卡 普通厚卡60CM-80CM 普通薄卡约50CM 钥匙扣卡约30CM
问:这个读卡器可以装在金属箱子里吗?
答 :不可以会金属会屏蔽读卡信号 读卡距离近或不读卡 可以放置在 立杆上 或装在压克力 塑料箱子内
问:这个读卡器使用什么电源?
答:直流12V 1A以上的电源 建议使用 12V/3A电源 电源功率不足会严重影响读卡距离 甚至机器无法启动 不读卡
问:这个读卡器防水吗? 保修多久?
答:防水 外壳采用防水设计 保修一年
问:这个读卡器能与原来的系统兼容吗?能将原来近距离读卡器升级成1米的读卡器吗?
答:你可以看一下你原来的读卡器 后面如果有标有DO D1或WG0 WG1 或DATA0 DATA1 这样的标识说明原读卡器是可以升级成1米的读卡器的 并用原来的卡片 无需重新发卡
接口说明：
|
电缆出线定义： |
|
输出格式选择： |
||||
|
1 |
红线 |
Vcc |
DC12V线性电源 |
1 |
RS232：黄线接红线，灰线接黑线 |
|
|
2 |
黑线 |
Gnd |
0V（接大地） |
接Vcc、Gnd、Txd、PGM1、PGM2 |
||
|
3 |
蓝线 |
Txd |
RS232输出 |
2 |
RS485：黄线接红线，灰线接黑线 |
|
|
4 |
白线 |
STB |
禁止（低电平有效） |
接A、B、PGM1、PGM2 |
||
|
5 |
绿线 |
D0/A |
数据 0（485_A） |
3 |
Wiegand 26：黄线、灰线都接黑线或悬空 |
|
|
6 |
棕线 |
D1/B |
数据 1（485_B） |
只须接Vcc、Gnd、D0、D1。 |
||
|
7 |
黄线 |
PGM1 |
输出格式选择 |
4 |
Wiegand 34：黄线接黑线，灰线接红线 |
|
|
8 |
灰线 |
PGM2 |
输出格式选择 |
接Vcc、Gnd、D0、D1、PGM1、PGM2 |
||
﹡采用Wie26与Wie34格式时D0与D1应在控制器端对+5V各加1.5K的上拉电阻。
﹡STB：悬空时读卡器工作，也可由车辆检测器的常闭触点控制读卡器工作
输出格式说明：
一、RS232、RS485数据格式
1.
传输格式：9600，N，8，1
2. 数据格式（共14个字节）：
STX(02H)，DATA(10 ASCII)，CR(0DH)，LF(0AH)，EXT(03H)
DATA（卡号）：10个ASCII 码
例：卡片号码为 062,0e3,008,06c,0ed, 则 DATA：36H,32H 45H,33H 30H,38H 36H,43H 45H,44H
完整的传输数据为：
02H，36H,32H，45H,33H，30H,38H，36H,43H，45H,44H，0DH，0AH，03H
二、Wiegand 26数据格式
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
|
P |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
P |
|
Even parity (E) 偶同位校验 |
Odd parity(O) 奇同位校验 |
||||||||||||||||||||||||
P=奇偶校验起始码与停止码
三、Wiegand 34数据格式
P=奇偶校验起始码与停止码
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
|
P |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
P |
|
Even parity (E) 偶同位校验 |
Odd parity(O) 奇同位校验 |
||||||||||||||||||||||||||||||||
三、Wiegand 34数据格式
P=奇偶校验起始码与停止码
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
|
P |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
E |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
P |
|
Even parity (E) 偶同位校验 |
Odd parity(O) 奇同位校验 |
||||||||||||||||||||||||||||||||
安装要求：
1、 按照接口说明接线，Gnd端应接大地，否则可能会缩短读卡距离。
2、 DC12V电源宜用线性稳压电源，电流大于1000mA，电压范围11.5~12.5V。当电压过高或过低时蜂鸣器会每隔1秒发出“哔”的一声，提示电压异常。
3、 读卡器附近40cm范围内不应有大面积金属物，距离电脑监控器1.5m以上，若安装两台或两台以上读卡器时，相互之间的距离应大于2m。
设备使用：
1、 接好电源线、数据线后，接通电源，红色电源指示LED常亮，系统自检，蜂鸣器发出长短不一的四声，代表四位二进制数，将其转化为十进制数，如“短长短长”即“0101”，对应十进制数为5，最佳范围为4~8，可用于测试周围环境对读卡距离与性能的影响。
2、 使用远距离EMID卡，在有效读卡距离内，将卡片与读卡器平面平行（勿与之垂直），蜂鸣器会发出“哔”的一声，绿色读卡指示LED点亮，表示已读取到卡内的数据。
3、 读卡器每次只能读一张卡片，如果有一张以上的卡片在读卡区内，将不能正常工作。
4、 单张卡在读卡区内时可连续读取，每次读卡间隔小于1秒。
5、 如果读卡距离达不到要求，检查12V电源、地线，附近有无电磁干扰及卡片方向等。
6、 由控制主机或其它设备接收、校验、处理读卡器输出的数据。
