品牌:阿兰德
吸盘外形尺寸:90×90×150
起订:1件
供应:300件
发货:3天内
立即购买
、产品结构

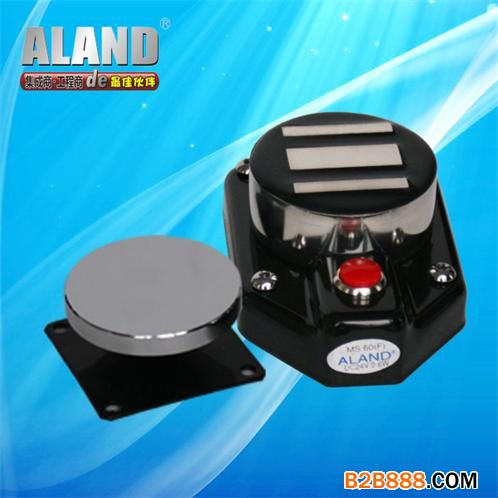

电磁门吸由吸盘和受力块两部分组成。吸盘安装于墙面或地面上，受力块安装于防火门上。目前产品有地式（吸盘安装于地面）和墙式（吸盘安装于墙面）两大类。
二、安装型式与技术性能
|
吸盘安装型
|
吸盘外形尺寸（长×宽×高）
|
电压DC 12V
工作电流（A）
|
电压DC 24V
工作电流（A）
|
最大相
对湿度
|
环境温度
|
|
|
地面
|
弯头式
|
90×90×150
|
≤0.2A
|
≤0.1A
|
≤95%
|
-25℃~+70℃
|
|
墙面
|
球拍式
|
115×80×48
|
||||
|
长筒式
|
95×95×108
|
|||||
三、产品接线说明
12V电磁门吸：
二芯线：门吸的红色线和黑色线分别接DC12V正、负极；
五芯线：二根φ.5㎜2的红色线和黑色线分别接DC 12V正、负极；
黄色线为公共端状态输出；φ.2㎜2黑色线为常开状态输出；
绿色线为常闭状态输出。
24V电磁门吸：
二芯线：将门吸的两根红色线分别接DC24V正、负极；
五芯线：二根红色线分别接DC 24V正、负极；
黄色线为公共端状态输出；黑色线为常开状态输出；
绿色线为常闭状态输出。
四、安装注意事项
1、地面安装弯头式时，应使用M6膨胀螺丝安装牢固；
2、墙面安装盒式时，可以在墙打Ф8～Ф10孔加木塞，将吸盘用木螺丝拧紧，或使用塑料
膨胀胶钉安装；
3、墙面安装直筒式和球拍式时，上述两种方法均可选用。
五、质量保证
本公司对已售出的产品实行一年内维修制度。即在一年内出现除人为损坏之外的产品质量问题，由本公司免费维修。
南昌阿兰德实业有限公司
